山西气动隔膜泵是容积泵中较为特殊的一种形式
来源:
|
作者:
kairuiheng
|
发布时间:
1436天前
|
516
次浏览
|
分享到:
山西气动隔膜泵是容积泵中较为特殊的一种形式。它是依靠一个隔膜片的来回鼓动而改变工作室容积来吸入和排出液体的。

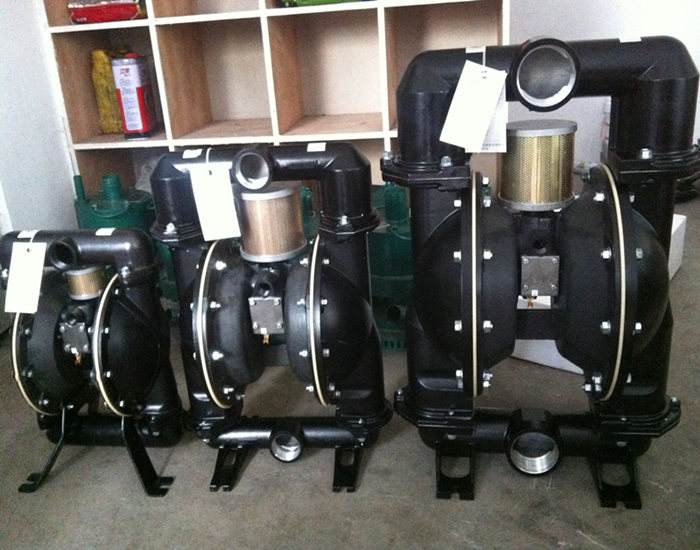

山西气动隔膜泵
是容积泵中较为特殊的一种形式。它是依靠一个隔膜片的来回鼓动而改变工作室容积来吸入和排出液体的。
山西气动隔膜泵主要由传动部分和隔膜缸头两大部分组成。传动部分是带动隔膜片回来鼓动的驱动机构,它的传动形式有机械传动、液压传动和气压传动等。其中应用较为广泛的是液压传动。隔膜泵的工作部分主要由曲柄连杆机构、柱塞、液缸、隔膜、泵体、吸入阀和排出阀等组成,其中由曲轴连杆,柱塞和液缸构成的驱动机构与往复柱塞泵十分相似。
隔膜泵工作时,曲柄连杆机构在电动机的驱动下,带动柱塞作往复运动,柱塞的运动通过液缸内的工作液体(一般为油)而传到隔膜,使隔膜来回鼓动。
气动隔膜泵缸头部分主要由一隔膜片将被输送的液体和工作液体分开,当隔膜片向传动机构一边运动,泵缸内工作时为负压而吸入液体,当隔膜片向另一边运动时,则排出液体。被输送的液体在泵缸内被膜片与工作液体隔开,只与泵缸、吸入阀、排出阀及膜片的泵内一侧接触,而不接触柱塞以及密封装置,这就使柱塞等重要零件完全在油介质中工作,处于良好的工作状态。
隔膜片要有良好的柔韧性,还要有较好的耐腐蚀性能,通常用聚四氟乙烯、橡胶等材质制成。隔膜片两侧带有网孔的锅底状零件是为了防止膜片局部产生过大的变形而设置的,一般称为膜片限制器。气动隔膜泵的密封性能较好,能够较为容易地达到无泄漏运行,可用于输送酸、碱、盐等腐蚀性液体及高粘度液体。
在泵的两个对称工作腔中中
各装有一块隔膜,由中心联杆将其连结成一体。压缩空气从泵的进气口进入配气阀,通过配气机构将压缩空气引入其中一腔,推动腔内隔膜运动,而另一腔中气体排出。一旦到达行程终点,配气机构自动将压缩空气引入另一工作腔,推动隔膜朝相反方向运动,从而使两个隔膜连续同步地往复运动。 在图示中压缩空气由进入配气阀,使膜片向右运动,则室的吸力使介质由入口流入,推动球阀进入室,球阀则因吸入而闭锁;室中的介质则被挤压,推开球阀由出口流出,同时使球阀闭锁,防流,就这样循环往复使介质不断从入口处吸入,出口处排出。
以上就是我们今天分享给您的内容,更多相关资讯,请长期关注我们的网站。
